基于特征的转换

转换功能齐全的 CAD 模型

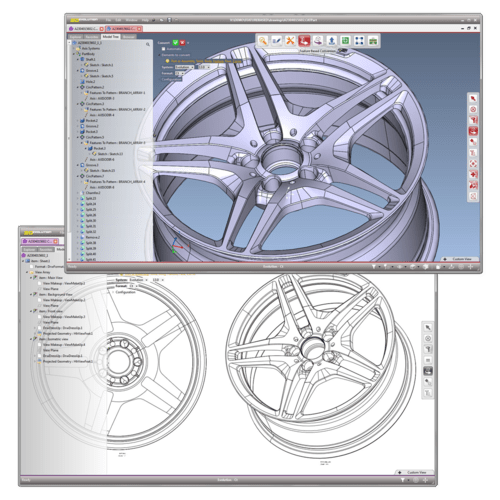

3D_Evolution© 基于特征的技术可在不丢失 CAD 模型智能的情况下转换数据。它支持主要格式,例如 CATIA V5、NX、Creo、SOLIDWORKS 和 Inventor。

• 特征历史树和参数的转换

• 零件和装配体转换

• 带有约束和注释的特征草图

• 3D PMI 和元数据的转换

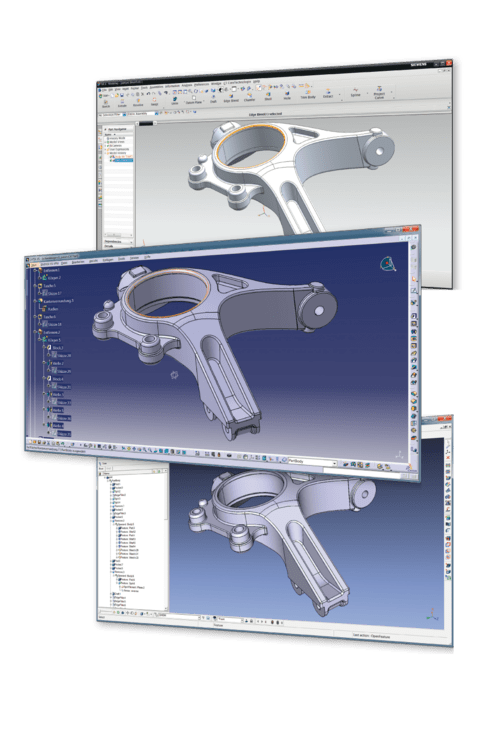

本地阅读器直接从二进制文件中提取整个历史、特征和参数信息以及 B-REP,无需访问生成 CAD 系统的许可证或 API。

对于无损转换,3D_Evolution 还对模型的历史进行自适应优化,同时充分考虑目标 CAD 系统的特征类型和数据结构。

特征历史记录和参数值的自动重新制作将由相关目标 CAD 系统中的 3D_Evolution Feature Based 插件进行。

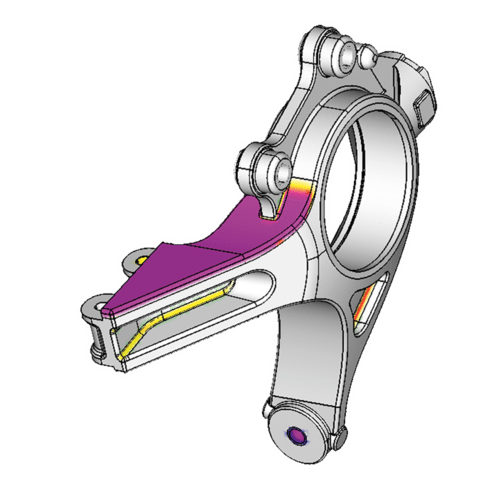

可靠的验证

为了验证转换结果,通过集成的对比功能将原始模型的形状与转换后的模型进行比较。如果检测到差异,日志文件会列出最大偏差,软件会创建一个 CT 或 3D PDF 格式的轻量级可视化模型,突出显示差异。

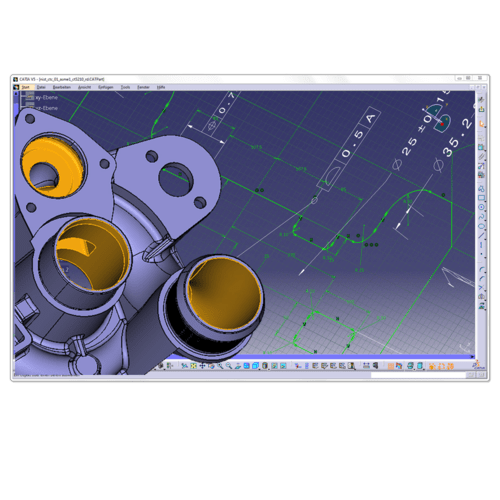

草图约束

在使用3D_Evolution的基于特征进行转换后,拉伸、填充和放样(loft)等特征的草图包含的约束和注释,与设计者在原始CAD系统中创建的约束和注释完全相同。这样就可以很容易地遵循最初的设计意图并保留特定的知识。
